户外激光灯价格差异大原因之一——激光扫描振镜

激光扫描振镜

激光振镜其实就是振镜电机扫描系统,用途众多且广泛,包括:激光打标,激光切割,3D打印,3D成像,医学美容,眼科治疗,航空航天,舞台/户外激光灯等几乎所有与激光相关的振镜扫描系统。


激光扫描振镜是户外激光灯的最要组成部件之一,在激光演示系统中, 扫描振镜的波形是一种矢量扫描, 系统的扫描速度, 决定激光图形的稳定性。KVANT 科旺特激光和Pangolin 穿山甲公司联手出品一款ScannerMAX Juno 5,这已经作为默认扫描器集成到一些 SpectrumAtomMaxim 激光投影系统中。

下面我们来看下Juno 5激光振镜的特点:
1. 电机负载能力高。峰值电流接近5A(国产电机峰值电流一般为1.8A以下),其最直接的体现就是可以负载更大的镜片,可以应用于更高功率的激光器,
例如10W以上的彩色激光灯,这样的激光器通常光斑直径都比较大,如果你没有足够大的镜片,激光功率就得不到完整的折射,在这方面几乎没有其他品牌的振镜能够胜任,即使勉强使用也会降低速度和牺牲使用寿命,因为它生出来的时候就不打算用来坨重物的。


2. 扫描角度更大。众多的工业用途振镜电机扫描角度只有正负20°,国内舞台激光灯灯光行业也秉承了这一传统结构。这个是困扰电机行业几十年的问题了,即使目前做得最好的也只有正负30度,而我们用的Juno 5 是正负50度,我们应该这样简单的说:如果将装有不同偏转角度振镜的两台激光灯放在与投射面同等的距离,你将获得更大的画面。其大小差距并不是60与80的比例关系,而是是成倍数级的差别。


3. Juno 5振镜的扫描速度更高。它是一个非常严格的扫描系统,能够执行非常精确和快速的扫描,具有广角投影,并产生最高的均方根扭矩与惯性比,超过任何能够移动 5mm激光束的商用扫描振镜。因为该电机的峰值电流是非常高的,意味着如果你有足够电源供给的状态下,扭力将更为巨大,因此获得的扫描速度将会更高。


在9*20mm镜片的负载情况下,扫描速度是30Kpps,如果镜片是7*14mm,他将达到将近45Kpps,如果负载5*8mm的镜片,跑到60Kpps是完全有可能的。那问题就来了,为什么要这么大的镜片啊?如果镜片小了,激光束就会漏掉,假设20瓦的彩色激光器经过振镜之后,实际输出可能只有12W或者更低,那你为购买高功率激光器所付出的金钱还有意义吗?实际上在振镜选用上,是一个经验、激光功率、光斑直径、扫描速度之间的多方平衡。

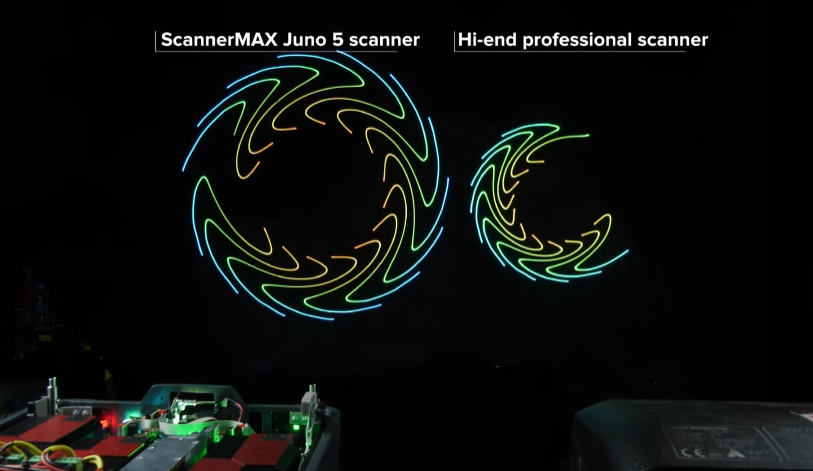

 Juno 5和其他振镜的投影对比效果

4. Juno 5振镜的电机更为稳定、更为耐用。每台 Juno 5 激光振镜都经过 ScannerMAX 的微调,并采用顶级组件构建,让文字及动画投影更加平稳、流畅。专利电机磁性设计,更好地冷却。对 H 桥驱动器的线圈电阻进行了结构优化,采用了低热阻,提供散热效果。

关于户外激光灯价格差异巨大原因之一小编今天就介绍到这,希望对您有所帮助,更多激光资讯,尽在KVANT科旺特激光官网,敬请期待。
