舞台激光灯振镜:让激光投影动画高清流畅的激光振镜

舞台激光灯振镜

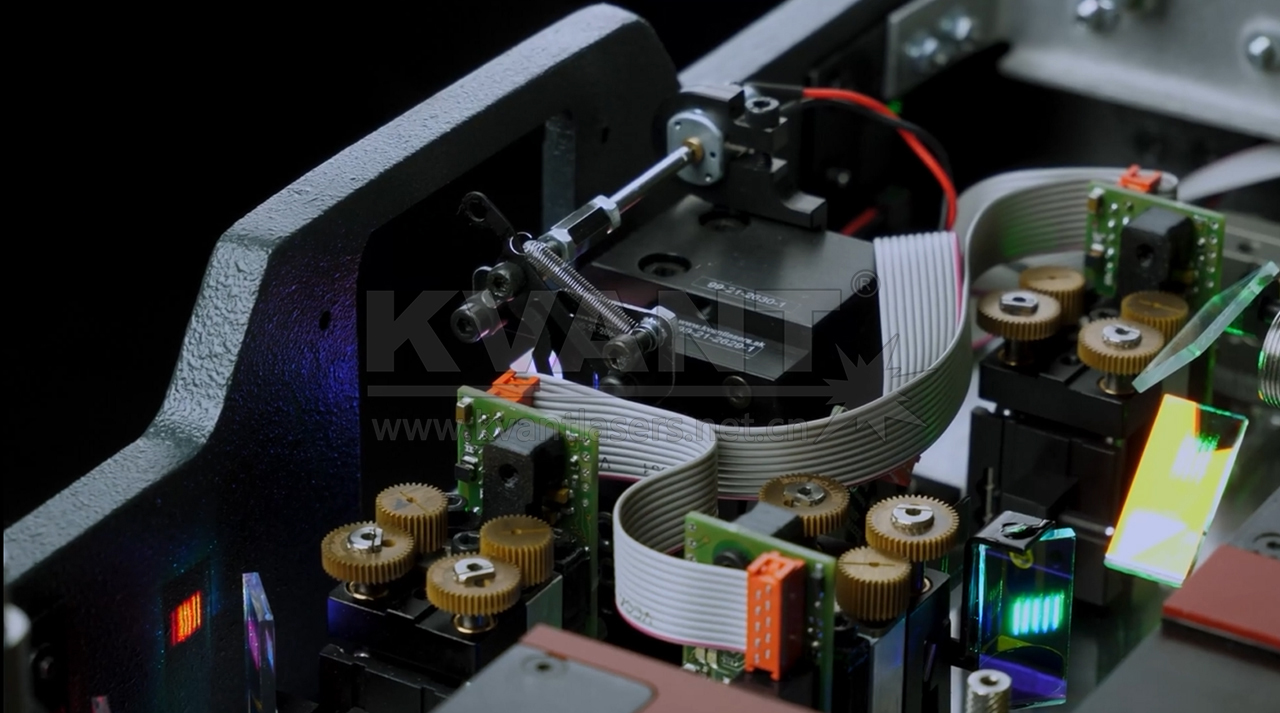

舞台激光灯振镜也叫激光扫描器,由X-Y光学扫描头, 电子驱动放大器和光学反射镜片组成。电脑控制器提供的信号通过驱动放大电路驱动光学扫描头, 从而在X-Y平面控制激光束的偏转。


在激光演示系统中, 光学扫描的波形是一种矢量扫描, 系统的扫描速度, 决定激光图形的稳定性。最近几年来, 人们已经开发出高速的扫描器, 扫描速度达到45000个点/秒, 因此能够演示复杂的激光动画。


最近KVANT 科旺特激光和Pangolin 穿山甲公司联手出品一款ScannerMAX Juno 5。这是一个非常严格的扫描系统,能够执行非常精确和快速的扫描,具有广角投影,并产生最高的均方根扭矩与惯性比,超过任何能够移动 5 毫米激光束的商用扫描仪。在 8°时的速度高达 40 Kpps,X 轴和 Y 轴的最大扫描角度均为 60°。每台 Juno 5 激光振镜都经过 ScannerMAX 的微调,并采用顶级组件构建,让文字及动画投影更加平稳、流畅。这将作为默认扫描器集成到一些 Spectrum、Atom 和 Maxim 激光投影系统中。



新款 ScannerMAX Juno 5 系列激光振镜的其它优势:

1、专为满足投影和成像应用的高有效值与占空比需求而设计的,例如激光投影系统。

2、采用了美国穿山甲的特供振镜,能够提供所有独特的功能:
更强大的磁场;
更坚固的转子和轴等部件;
更强大的集成背部支撑支架;
更坚固的 6 毫米外径精密轴承;
低噪音且强大的位置反馈装置;
专利电机磁性设计,更好地冷却。

3、光学广角扫描范围可达 100°。

4、对 H 桥驱动器的线圈电阻进行了结构优化,采用了低热阻,提供散热效果。


下面视频中,更详细解答了为什么ScannerMAX Juno 5是让激光投影动画高清流畅的激光振镜
