舞台激光灯合光技术,解决舞台激光灯偏光的方法和技巧

解决舞台激光灯偏光的方法和技巧

舞台激光灯合光技术是一个专业性的技术,简单来说就是我们平时说的激光灯偏光或是叫散光,首先我们来了解一下为什么会出现激光灯偏光或散光的问题。


舞台激光灯是精密的光学仪器,里面有各种高精度的调整装置,将RGB(红绿蓝)的激光器合成为多元色彩。这样就可以通过软件来实现各种色彩的输出了。
但是在安装或激光设备使用期间,由于的运输,装配,移动或振动等因素影响,一些内部光学部件可能会轻微移动,导致两个颜色或RGB(红绿蓝)三个颜色在不能正确叠加。

如下图所示。
激光灯合光
三色 偏光、散光

激光灯合光
两色 偏光、散光
对准光束时要小心,并佩戴足够的激光安全保护装置如激光眼镜,以避免意外暴露于4级激光辐射下。
舞台激光灯合光的原理。
舞台激光灯中有三个激光模块,每个模块产生一种基本的RGB颜色(红色,绿色或蓝色)。
对准程序的目标是对齐所有三个光束(颜色),使它们精确折射到底部扫描镜的中心位置,三个光束很好地相互叠加。
最简单的对齐方法是将全尺寸圆投影到墙上(或任何其他合适的投影表面),根据需要更改其颜色并检查X和Y轴上各个颜色的对齐方式。
请记住,在对齐过程中激光系统与投影表面之间的距离越大,对齐就越精确。
在长距离对齐时,最好是让另外一个人在投射圆附件引导来相应调整,或者你可以使用双筒望远镜。

解决舞台激光灯偏光的合光步骤
以下是激光灯合束合光步骤,参照物为KVANT科旺特20W的全彩户外激光灯 型号为KVANT Spectrum 20
(请注意,如果您在购买此款激光灯设备时选择配备了电动二向色过滤器,则可在Pangolin Beyond的投影仪设置中通过特殊实用程序完成光束(颜色)对齐。请参照我们之前提供的视频教程即可.)

1.拧下固定顶盖的14个银色螺栓 - 它们是弹簧加载的,一旦松开就会弹出。
2. 慢慢取下盖子 - 从系统内部拆下连接在顶盖上的接地线! 要轻轻地将电线从连接器中拉出。

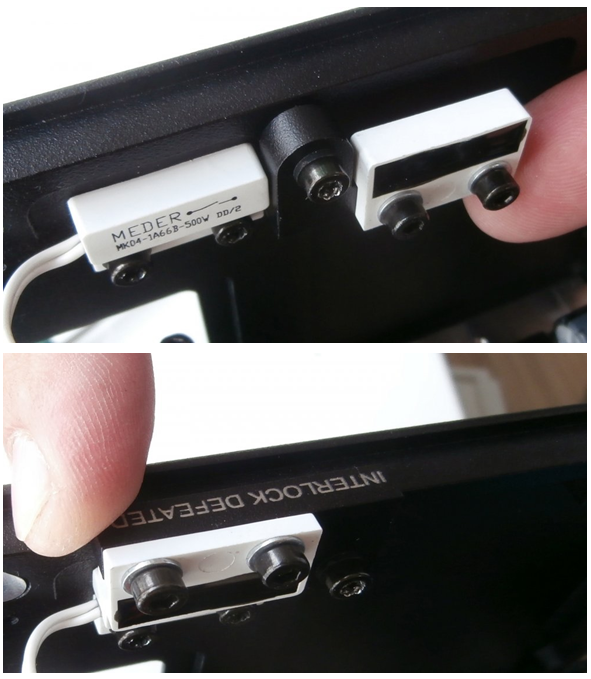

3.盖板的拆卸将显示两个内部可失效的磁性联锁装置。 您必须翻转磁性互锁的右侧,直到它接触到另一侧。您将能够阅读警告标签“Interlock Defeated”。

激光灯合光技术
在内锁失效的状态时,如图所示标签“INTERLOCK DEFEATED”变为可见。

将磁性互锁装置置于失效位置使得互锁高于壳体的边缘,这样盖子无法安装。
4.正常启动系统。
5.首先,必须将颜色与激光模块输出和扫描系统之间最直接的光束路径对齐,使其精确达到底部扫描镜的正中心 -在这种情况下,它可以是蓝色或红色激光束。我们将首先选择蓝色光束。
6.创建蓝色光束效果(点)并目视检查蓝色光束是否到达底部扫描镜的正中心。

激光灯合光技术

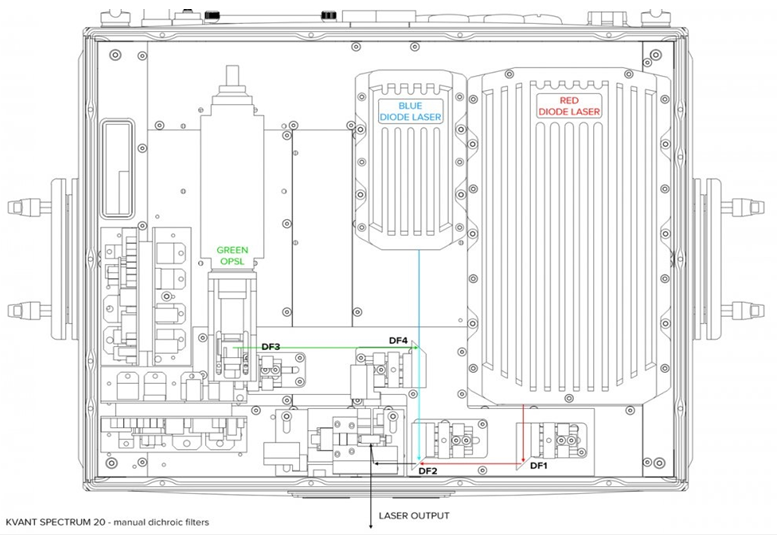

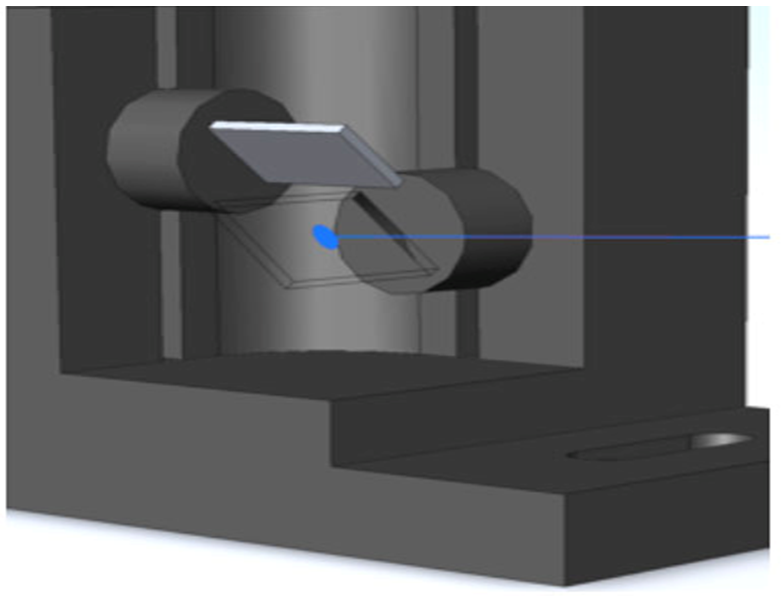

如果没有,请使用二向色安装座DF2相应地调整光束路径(下图)。 要调整二向色安装座,请使用两个调节旋钮 - 每个调节旋钮适用于一个轴。
舞台激光灯合光

7.创建青色光束效果(点)并目视检查绿色光束是否在二向色滤光器DF4处击中蓝色光束的精确中心。如果没有,请使用二向色安装座DF3相应地调整光束路径。 要调整二向色安装座,请使用两个调节旋钮 - 每个调节旋钮适用于一个轴。
8.创建全尺寸青色圆(静态隧道效果)并检查绿色圆圈是否覆盖形状周围所有点的蓝色圆圈。如果没有,请使用二向色安装DF4相应地调整光束路径。 要调整二向色安装座,请使用两个调节旋钮 - 每个调节旋钮适用于一个轴。
9.创建全尺寸洋红色圆圈(静态隧道效果)并检查红色圆圈是否覆盖形状周围所有点中的蓝色圆圈。如果没有,请使用二向色安装DF1相应地调整光束路径。 要调整二向色安装座,请使用两个调节旋钮 - 每个调节旋钮适用于一个轴。
10.最后创建一个全尺寸的白色圆圈(静态隧道效果)。

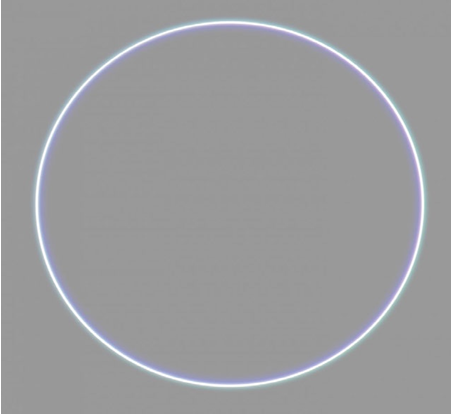

如果对齐程序成功完成,您可以看到所有颜色很好地相互重叠,产生均匀,明亮和清晰的圆形,如下图所示。
解决激光灯偏光

以上是关于舞台激光灯合光技术,解决舞台激光灯偏光的方法和技巧的全部内容,希望对您有所帮助,更多舞台激光灯技术知识,尽在KVANT科旺特激光官网,敬请期待。
